Проект дома "Эдилия"

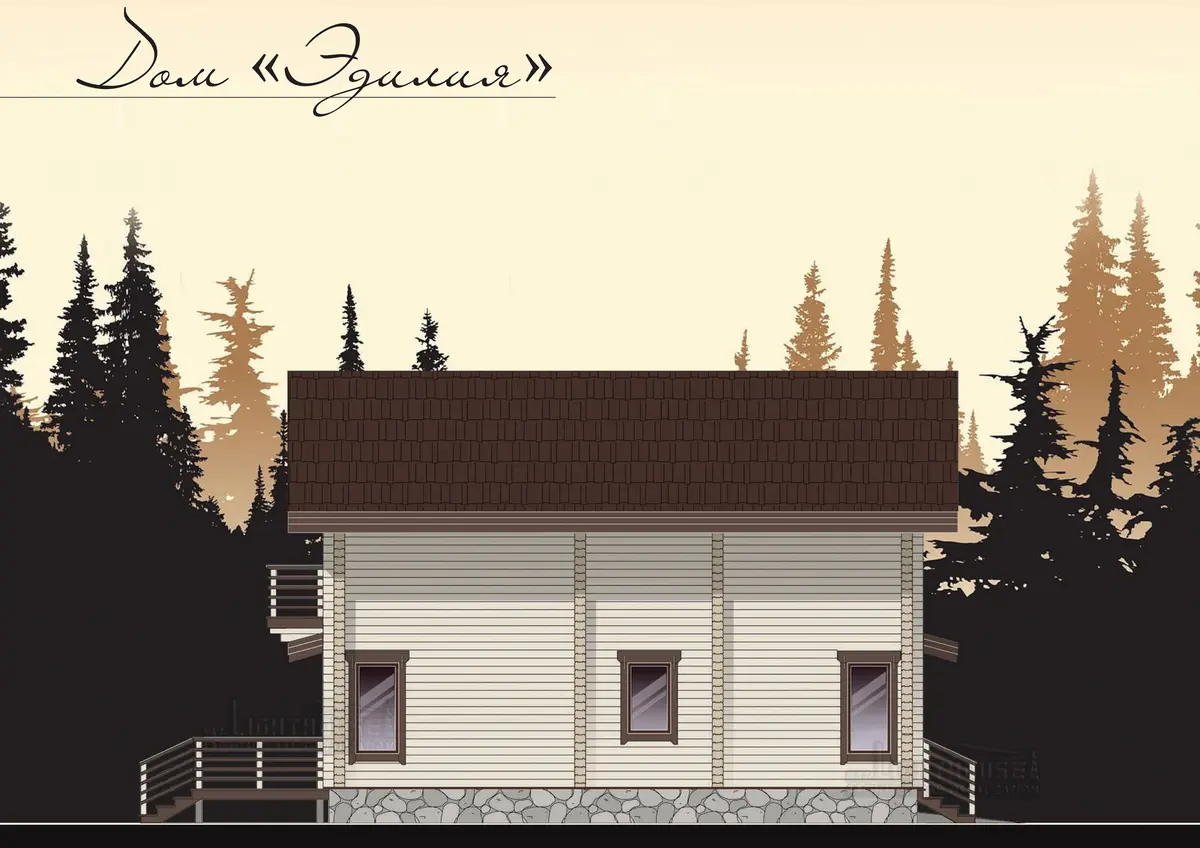

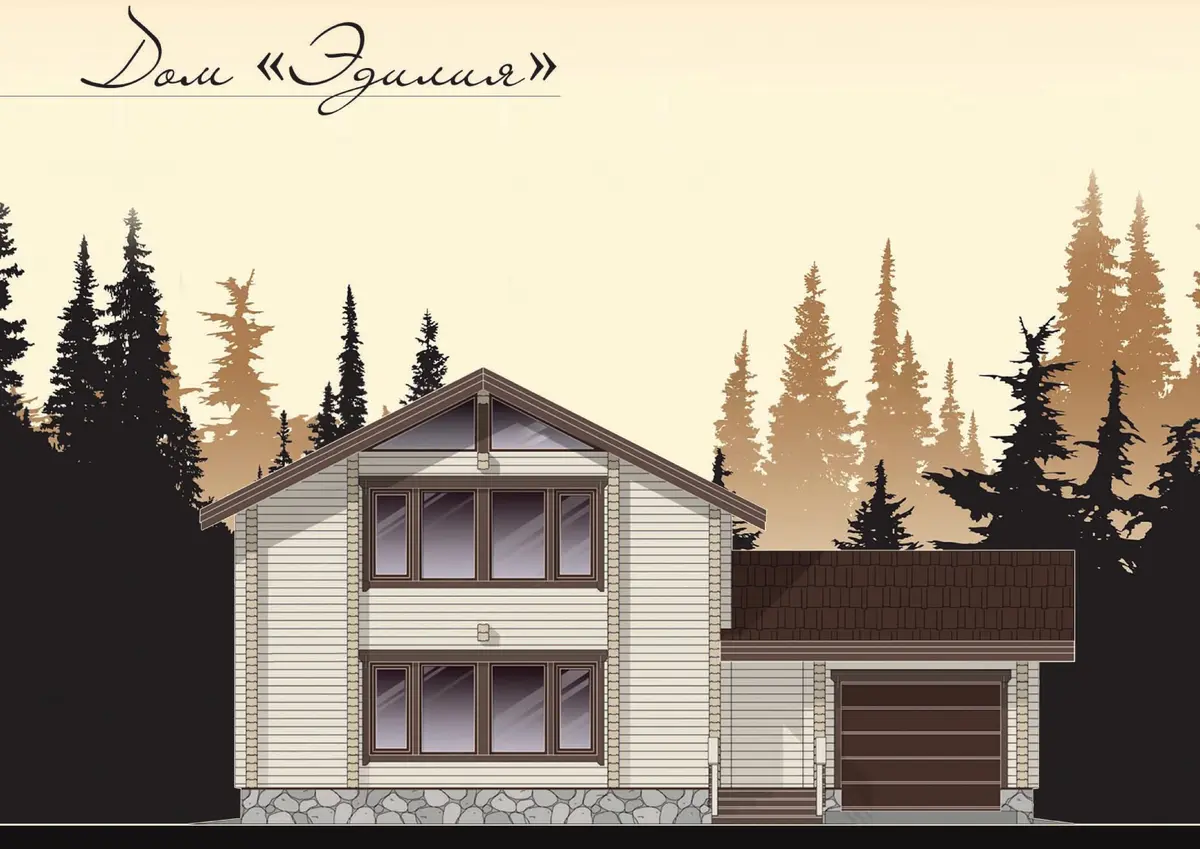

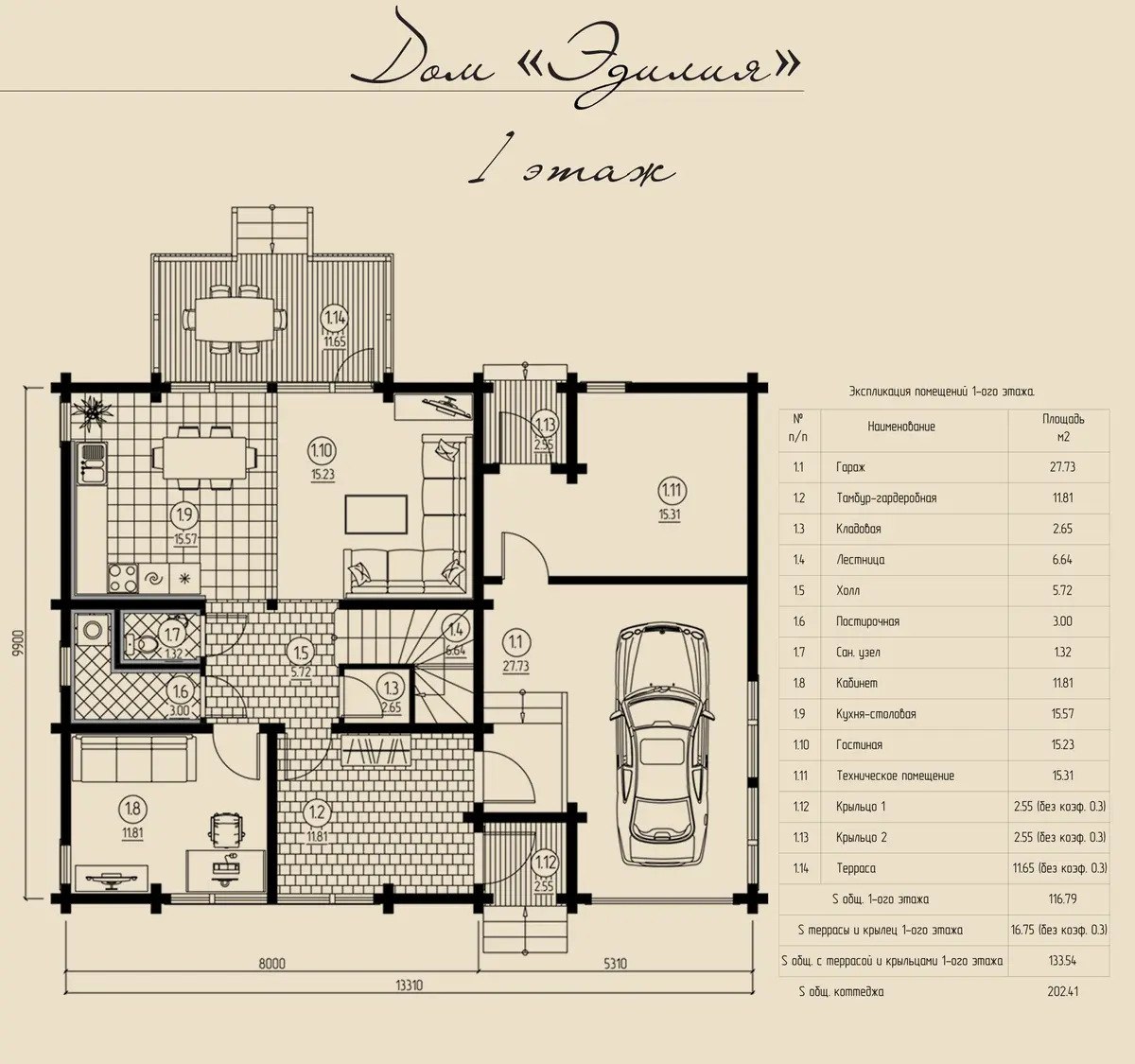

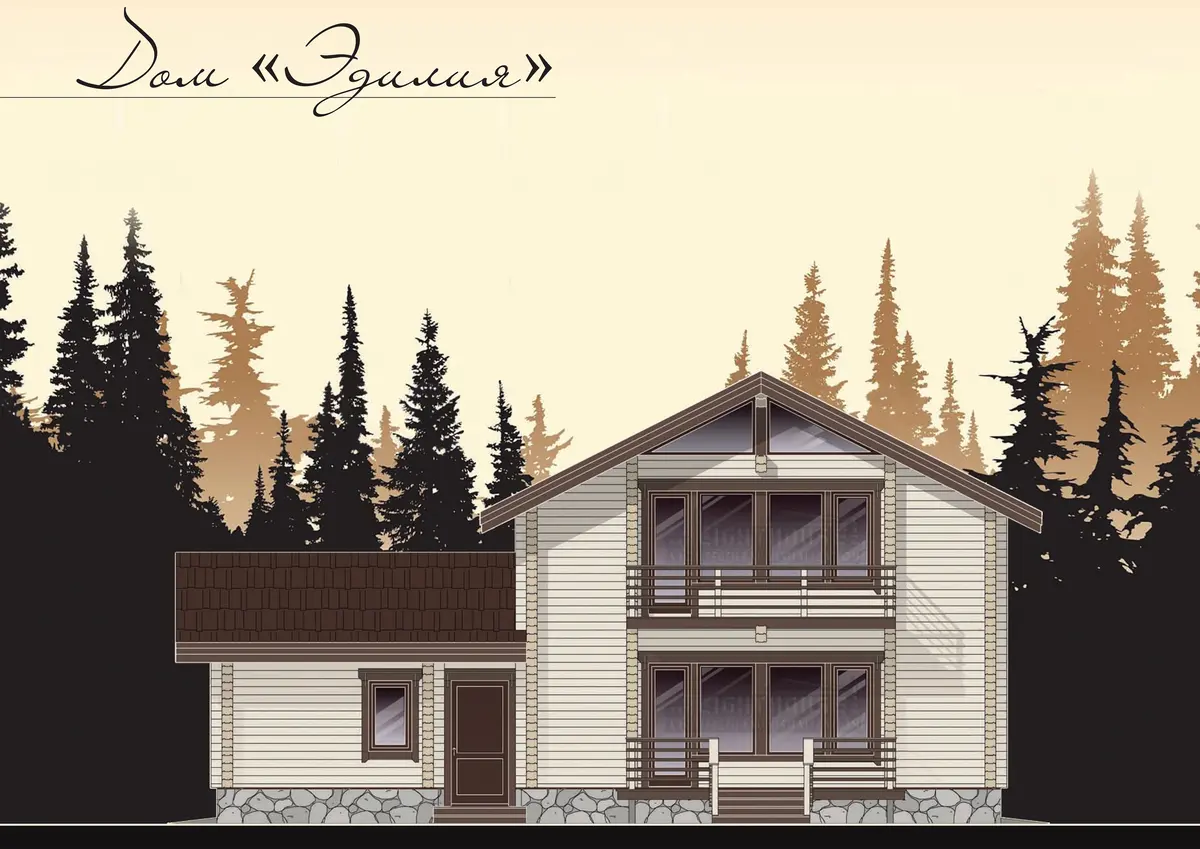

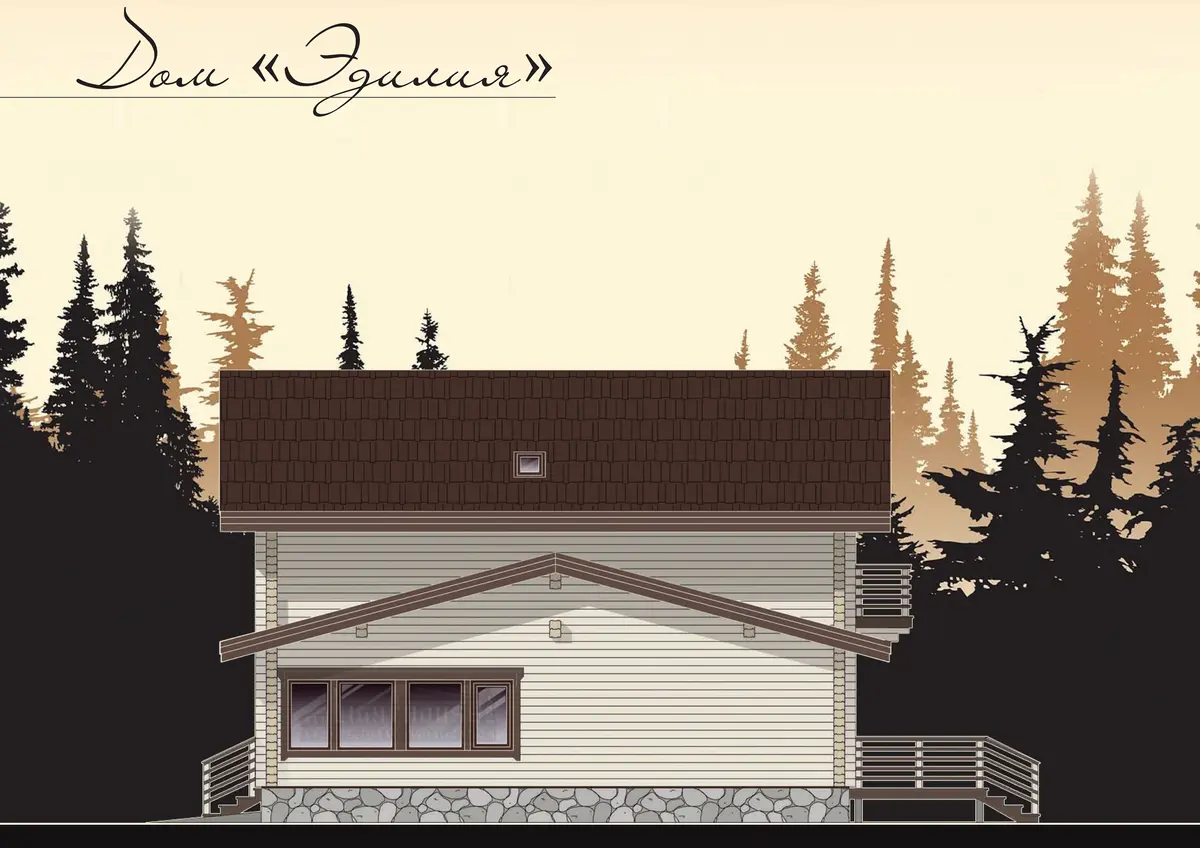

Альбом с проектом в формате pdf., выполненный фирмой art. Lighthouse. Общие габариты дома 13,3х9,9м. Дом двухэтажный из клееного бруса 140(h)х190мм. Рассчитан на семью из 4-х человек. 1этаж: • гараж (27.73) • тамбур-гардеробная (11,81) • кладовая (2,65) • лестница (6,64) • холл (5,72) • постирочная (3,00) • сан.узел (1,32) • кабинет (11,81) • кухня-столовая (15,57) • гостиная (15,23) • техническое помещение (15,31) • 2 крыльца (каждое 2,55) • терраса (11,65) 2 этаж: • холл (5,70) • сан.узел №1 (4,90) • спальня детская №1 (11,81) • спальня детская №2 (11,81) • спальня хозяйская (15,23) • сан.узел №2 (6,55) • гардеробная (7,31) • балкон (5,56) Состав проекта: 1) Общие данные 2) План фундамента 3) План 1-го этажа 4) План 2-го этажа 5) Маркировочный план 1-го этажа (указаны все размеры стен и проемов) 6) Маркировочный план 2-го этажа 7) План кровли 8) Разрез 1-1 9) Разрез 2-2 10) Фасад по оси 1-5 11) Фасад по оси 5-1 12) Фасад по оси А-Г 13) Фасад по оси Г-А 14) Спецификация оконных проемов 15) Фасад по оси 1-5 (цветовое решение) 16) Фасад по оси 5-1 (цветовое решение) 17) Фасад по оси А-Г (цветовое решение) 18) Фасад по оси Г-А (цветовое решение) 19) Визуализация 1, 4 изображения(выполнена в программе sketchup, в черно белом цвете, для лучшего понимания объема дома) 20) Визуализация 2, 4 изображения (выполнена в программе sketchup, в черно белом цвете, для лучшего понимания объема дома)
