Как усилить лобовую врубку

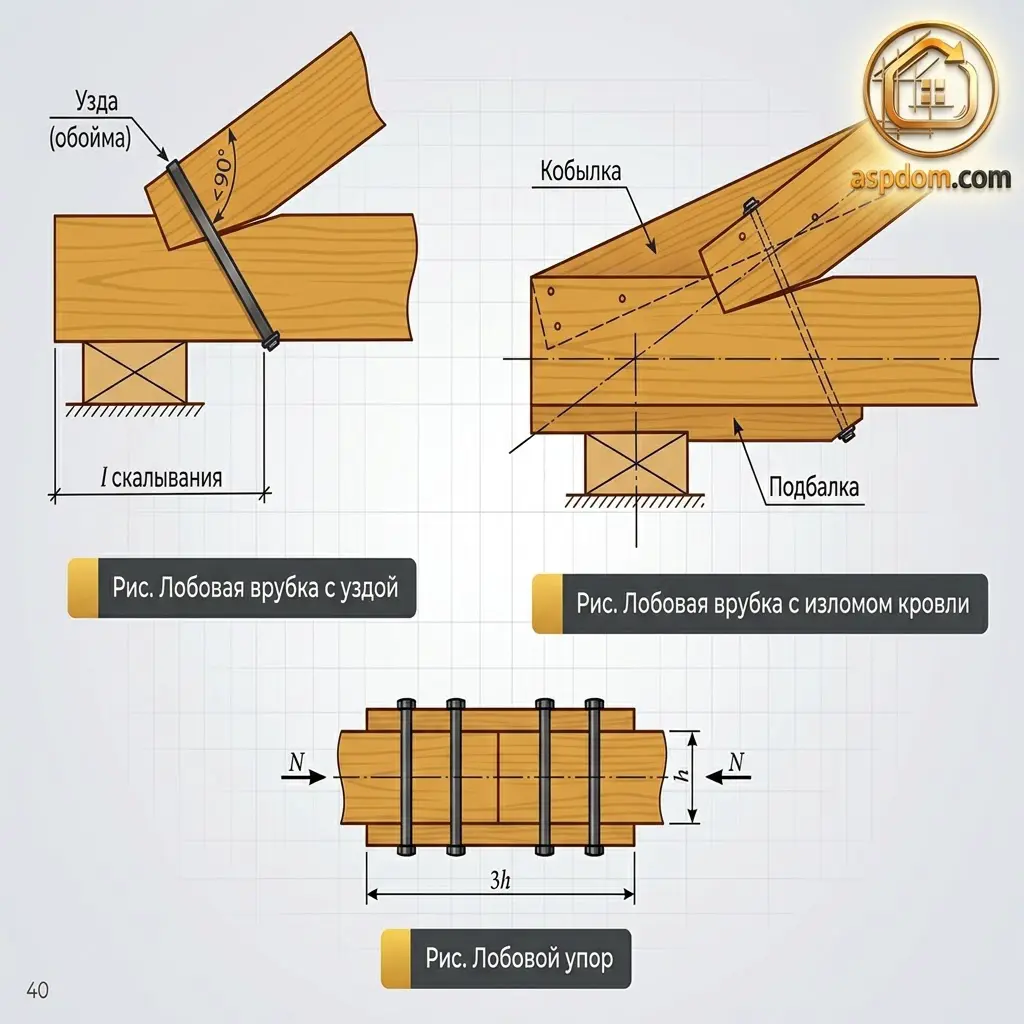

Лобовая врубка — популярный способ стыковки стропильной ноги с горизонтальным элементом. Если длины площадки скалывания не хватает, используют стальную узду: она снимает усилие с наклонной стропильной ноги и передает его на нижнюю грань горизонтального элемента в той точке, где длина площадки скалывания соответствует расчетным значениям (см. рисунок).
Роль стяжных болтов

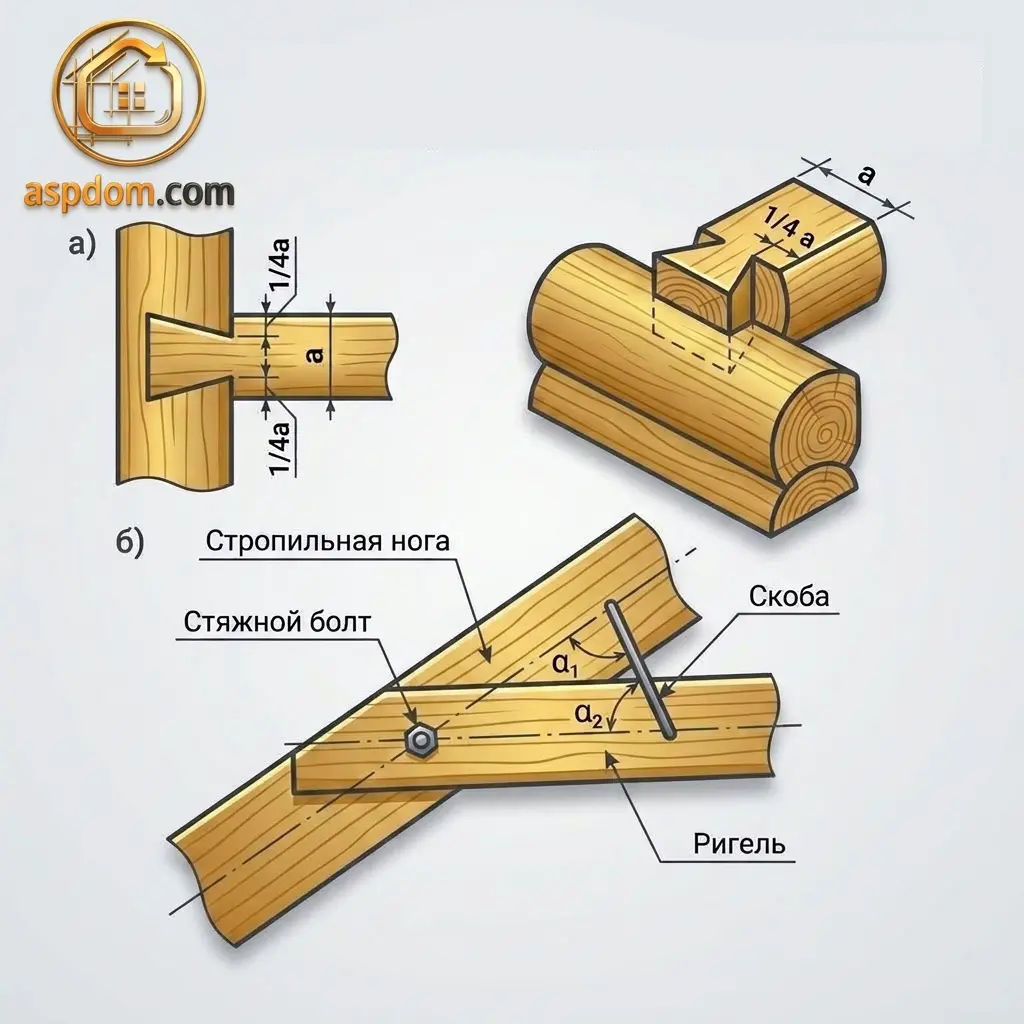

Стяжные болты — важный элемент узлов стропильной системы. Они не только делают соединение плотнее и повышают его несущую способность, но и выполняют страховочную функцию: при повреждении узла помогают избежать внезапного обрушения. Такие болты ставят строго по расчету, располагая перпендикулярно оси сжатого элемента.
Дополнительные решения для опорных узлов
Чтобы усилить ослабленное врубкой сечение и упростить монтаж, в опорных узлах ферм применяют деревянную подбалку (опорную прокладку). Если есть риск излома кровли у свеса из‑за большой длины площадки скалывания, ставят две кобылки из досок толщиной 4–5 см — на них затем крепят обрешетку.
Лобовой упор: простое и надежное решение
Лобовой упор используют для сопряжения сжатых элементов, когда усилие передается с торца на торец. С обеих сторон стыка ставят накладки из досок и фиксируют их стяжными болтами — минимум по два с каждой стороны. Длина накладок должна быть не меньше трех высот соединяемых брусьев. Такой узел подходит для наращивания сжатых элементов. Его плюсы — древесина не работает на скалывание, задействовано все сечение бруса, а сам узел несложно изготовить. При расчете учитывают смятие под действием сжимающей силы и угол смятия.
Соединения под углом

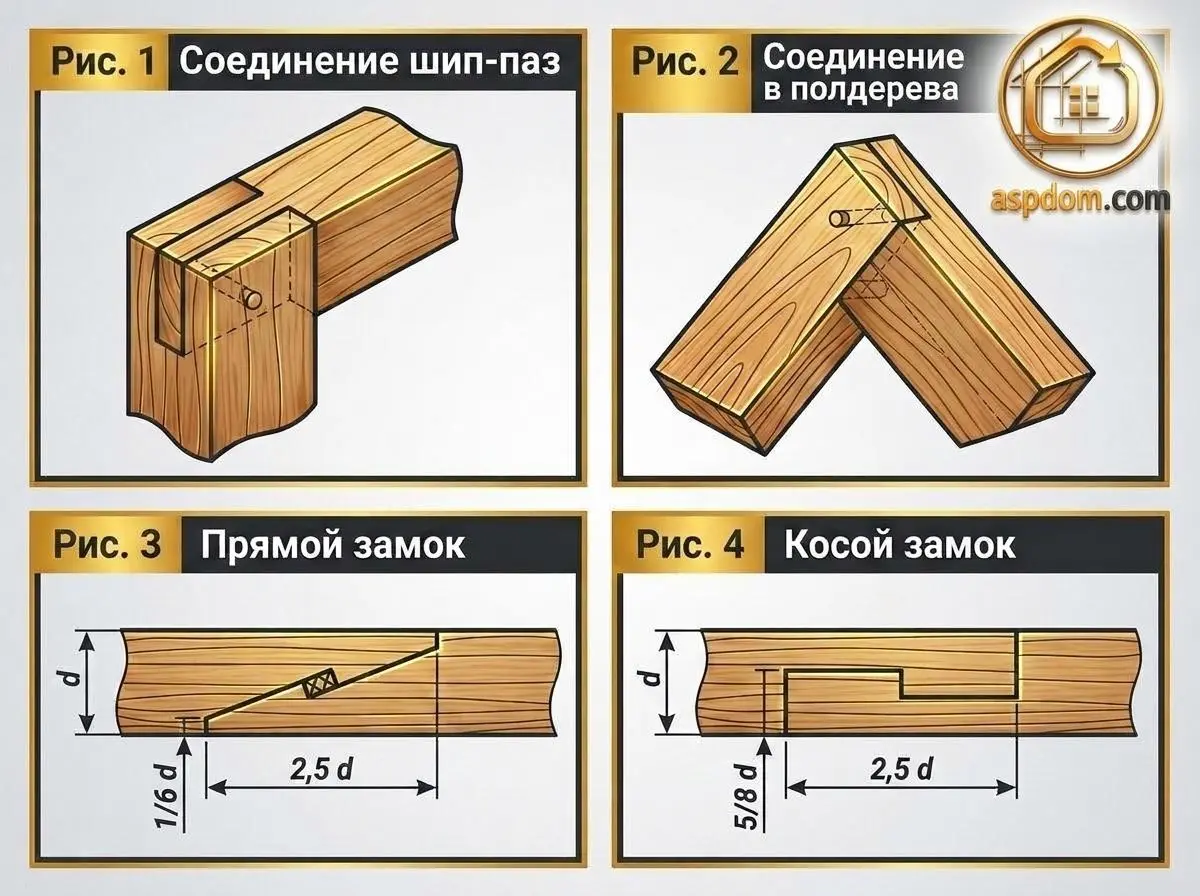

Когда нужно передать усилие между элементами, расположенными под углом, применяют соединение шип‑паз. Форма шипа зависит от назначения узла. Как правило, основную нагрузку воспринимают контактные площадки вне шипа и паза, а сам шип фиксирует взаимное положение элементов.
Для стыковки верхних концов стропил под углом часто используют соединение «в полдерева». Такой узел работает как конструктивный шарнир и не дает элементам смещаться вдоль осей.
Сращивание длинных элементов
Если длина растянутого элемента больше стандартного размера пиломатериала, применяют сращивание. Для этого используют прямой или косой замок. Косой замок сложнее в исполнении, но эффективнее: усилие передается под углом к оси элемента, за счет чего устраняются опасные напряжения отрыва (растяжения поперек волокон) — это делает соединение прочнее.
Болтовые соединения: универсальность и точность
Болтовые соединения применяют в самых разных узлах стропильной системы. В зависимости от нагрузок болты могут работать как нагели на изгиб (рабочие связи) либо выполнять вспомогательную роль (конструктивные связи) — фиксировать элементы, обеспечивать их обжатие и сплачивание.
При наращивании сжатых элементов стяжные болты ставят через боковые накладки: они удерживают брусья, включаются в работу при изгибе и повышают устойчивость элемента к продольному изгибу.
Важные параметры для болтовых соединений:
диаметр конструктивных болтов — не менее 12 мм и не менее 1/20 от общей толщины сопрягаемых элементов;
расстояния при установке: вдоль волокон — не более 7d, между рядами поперек волокон — не более 3,5d, до кромки элемента — не более 3d (d — диаметр болта);
в каждом соединяемом элементе должно быть не менее двух болтов.
Специальные крепежные элементы
Для сращивания растянутых элементов (например, нижних поясов ферм) используют костевые и клеестальные шайбы. Костевые шайбы — это стальные пластины с острыми выступами, которые впрессовывают в боковые грани деревянных элементов и стягивают болтами. Клеестальные шайбы обеспечивают более плотное соединение и отличаются повышенной надежностью. Несущую способность таких шайб определяют экспериментально. Их преимущества — невысокая металлоемкость и умеренная трудоемкость изготовления, а недостатки — склонность к деформациям и сложность контроля состояния древесины и металла в процессе эксплуатации.
В современных конструкциях широко применяют металлические зубчатые пластины (МЗП). У них с одной стороны есть зубья, которые впрессовывают в боковые поверхности элементов. Пластины оставляют открытыми — так проще контролировать состояние соединения. Плюсы МЗП — простой монтаж, минусы — ограниченная несущая способность и невысокая огнестойкость.
На что обратить внимание
Выбор типа соединения и точное соблюдение технологии монтажа — основа долговечности и надежности стропильной системы. Грамотно подобранные узлы выдерживают расчетные нагрузки и обеспечивают безопасную эксплуатацию крыши.
