Стропильная система: разбираем узлы сопряжения элементов

Прочность крыши напрямую зависит от надёжности соединений в стропильной системе. Грамотно подобранные и выполненные узлы обеспечивают устойчивость всей конструкции и её способность выдерживать эксплуатационные нагрузки.

Среди наиболее распространённых способов сопряжения деревянных элементов выделяют:

• лобовую врубку;

• лобовой упор;

• сковородень и полусковородень;

• соединение шип-паз (с вариациями формы шипа);

• врубку «в полдерева»;

• прямой и косой замок;

• болтовые соединения с накладками;

• зубчато-когтевые шайбы.

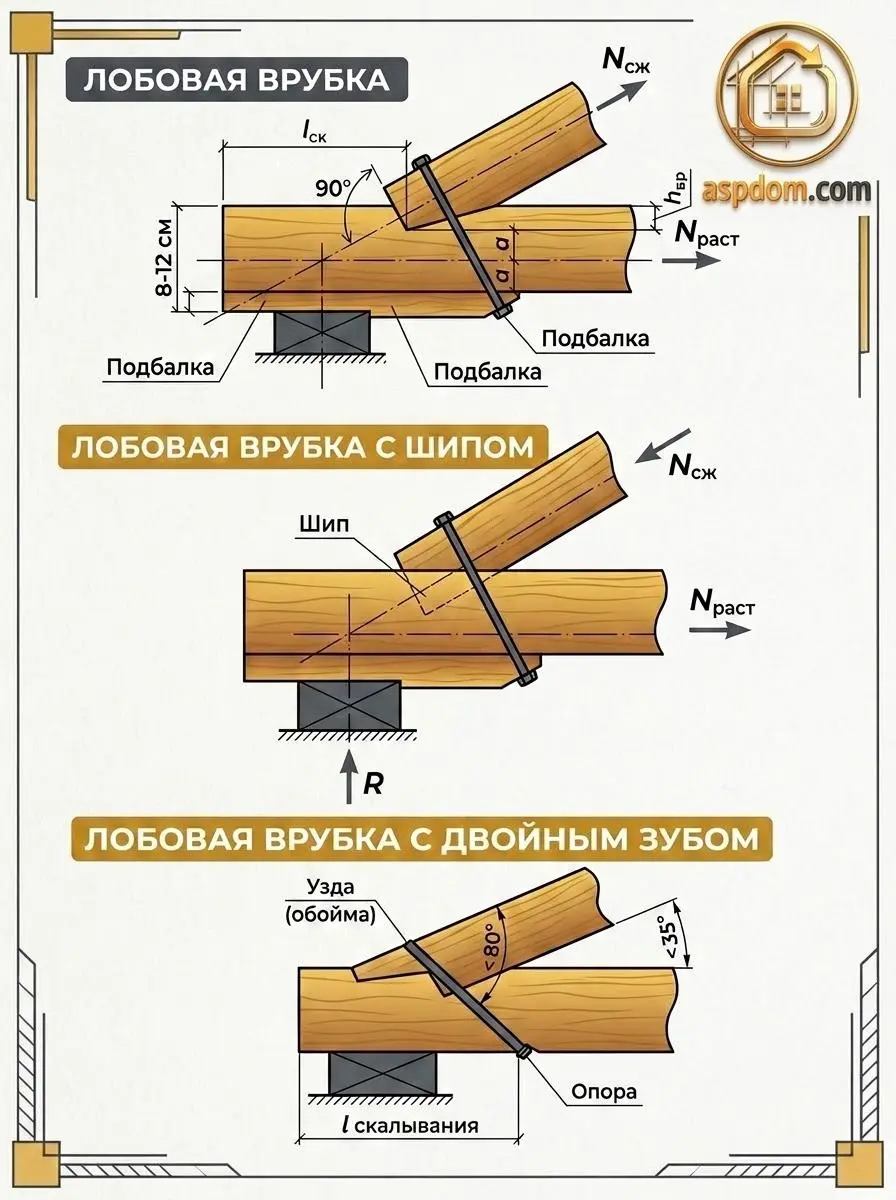

Остановимся подробнее на лобовой врубке — одном из традиционных решений для стыковки деревянных элементов (брёвен, брусьев) под углом. В таком узле один элемент работает на сжатие, а передача усилий происходит через контактные площадки. Критически важный параметр — площадка скалывания длиной lскlск​, расположенная за врубкой: именно на неё ложится основная нагрузка, и чаще всего разрушение начинается в этой зоне. Несущую способность узла можно повысить за счёт обжатия участка скалывания.

Исторически для фиксации элементов применяли вырубку шипов и гнёзд — трудоёмкий метод, требовавший высокой квалификации мастера, но позволявший обойтись без металлического крепежа. Позднее технологию модернизировали: стали использовать сквозной пропил рабочих поверхностей и стальные крепёжные элементы (скобы, болты, обоймы). Это повысило надёжность соединений и упростило монтаж.

У лобовой врубки есть свои преимущества и недостатки. К плюсам относят:

• простоту изготовления;

• минимальное применение стальных деталей;

• доступность узла для осмотра — это позволяет своевременно выявлять и устранять дефекты.

Основной минус — существенное ослабление сечения растянутого элемента, что ведёт к увеличению расхода материала.

Ранее, если длины площадки скалывания оказывалось недостаточно, использовали лобовые врубки с двойным или тройным зубом либо дополняли узел обоймами. Однако такие решения отличались высокой трудоёмкостью, требовали исключительной точности исполнения и в современных условиях практически не применяются из‑за недостаточной надёжности и сложности реализации.

Тема узлов стропильных систем обширна, и в следующих материалах мы продолжим разбирать различные типы соединений, их расчёт и особенности применения на практике.
