О стропильных системах.

Выбор типа стропильной системы — один из ключевых моментов при устройстве крыши: от него напрямую зависит прочность и долговечность всей конструкции. В строительстве используют два основных типа систем — наслонные и висячие. Их принципиальное различие заключается в характере передачи нагрузок на стены, а точнее — в наличии или отсутствии распора.

Что такое распор? Это горизонтальная сила, возникающая под действием вертикальной нагрузки: по сути, она «стремится» раздвинуть стены здания. Технически распор — это проекция опорной реакции конструкции на линию, соединяющую опоры.

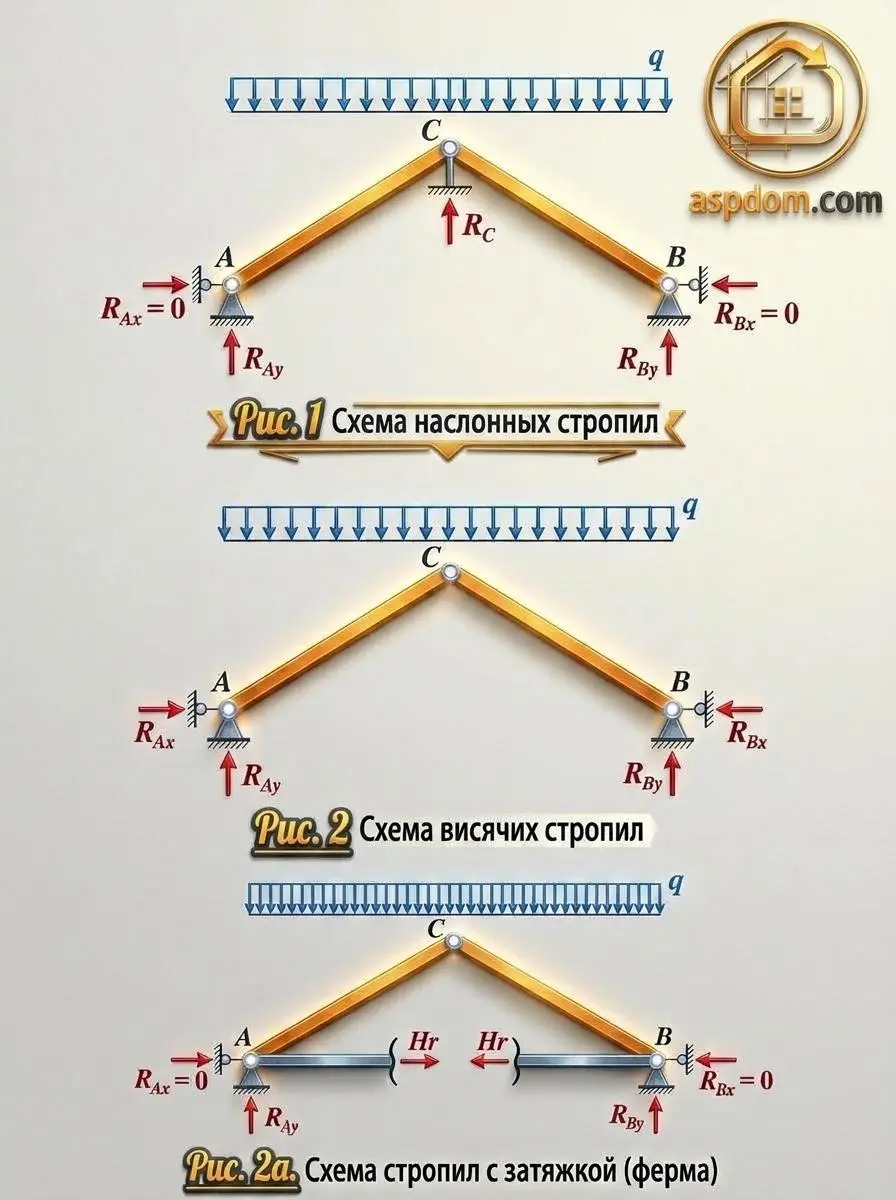

В наслонной системе стропила опираются на стены и дополнительные вертикальные опоры (см. рисунок). Такая конструкция не создаёт распора: верхние концы стропильных ног надёжно фиксируются в коньке или на промежуточных прогонах. Опорами могут выступать как сами стены, так и специально установленные элементы. Благодаря этому нагрузка распределяется оптимально, а стены испытывают меньшее напряжение — система получается стабильной и надёжной.

Висячие стропила действуют иначе: при нагрузке в них возникает распор, который напрямую передаётся на стены. При проектировании такой системы важно заранее учитывать горизонтальные усилия — стены должны быть способны их выдержать. Особенно критично это для зданий с тонкими, высокими стенами из материалов невысокой прочности — например, из ячеистого бетона: в таких случаях есть риск деформации или даже разрушения ограждающих конструкций.

Когда в проекте применяют различные типы ферм, ситуация меняется: распор обычно не передаётся на стены, а компенсируется внутри самой конструкции. Его воспринимают нижние пояса ферм (см. рисунок), что делает решение более безопасным для здания.

Все расчёты при проектировании и монтаже кровли выполняют в соответствии с действующими нормативами: СП 17.13330.2017 «Кровли», СП 64.13330.2017 «Деревянные конструкции» и СП 20.13330.2016 «Нагрузки и воздействия».
