Стропильная система: разбираем элементы и их назначение

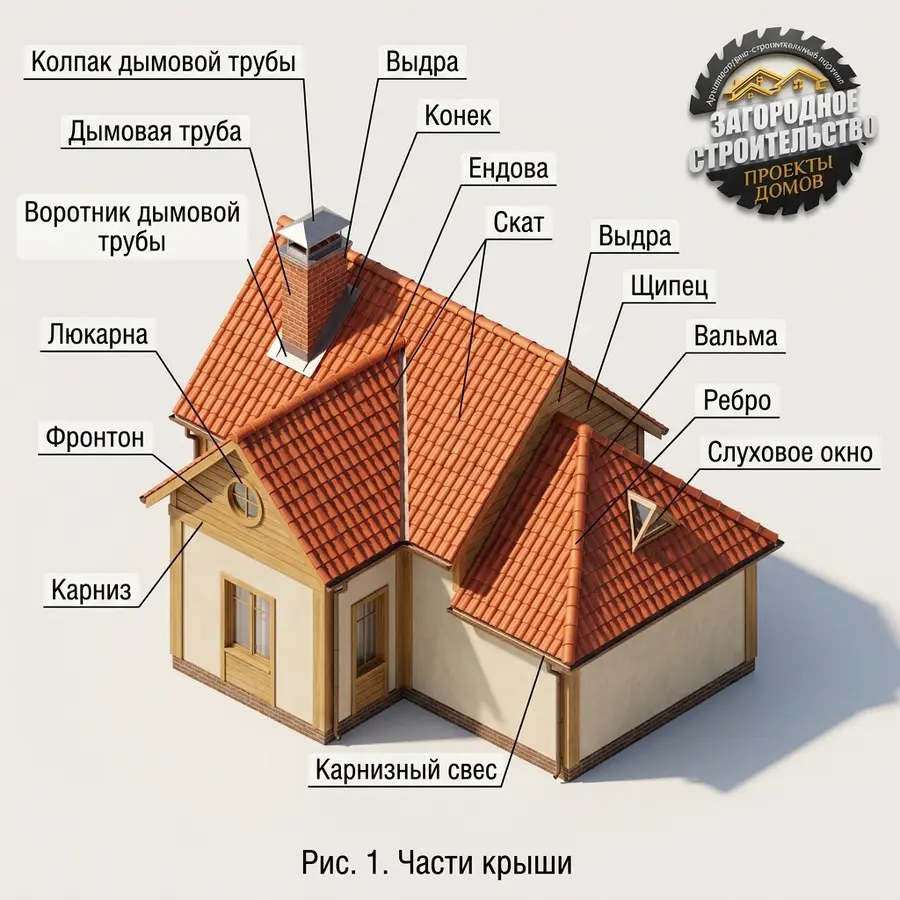

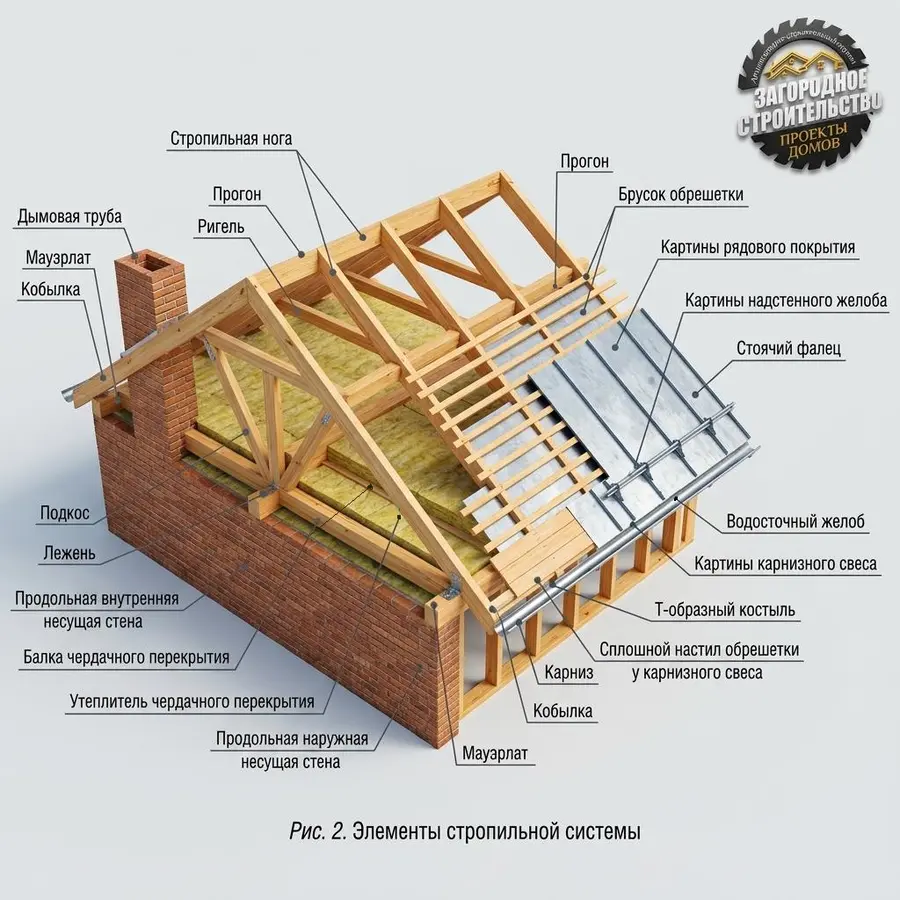

Что лежит в основе крыши Крыша — это не просто «верх дома», а сложная конструкция, которая защищает здание от дождя, снега и ветра. Её несущую функцию выполняет стропильная система — каркас из деревянных (реже металлических) элементов. Стропильная система опирается на мауэрлат — брус сечением 15×15 ÷ 20×20 см или бревно диаметром 16–22 см, уложенный по верхнему обрезу стен. Он равномерно распределяет нагрузку от крыши на стены. Главные элементы стропильного каркаса Стропильные ноги — наклонные балки, формирующие скаты крыши. Они опираются нижним концом на мауэрлат, а верхним — на коньковый прогон либо соединяются с противоположными стропилами. Если пролёт превышает 5,7 м, ставят промежуточные опоры — прогоны. Прогон — горизонтальная балка на стойках, поддерживающая стропильные ноги в средней части ската. Коньковый ригель (прогон) — верхняя горизонтальная опора, на которую опираются верхние концы стропильных ног. Лежень — брус на внутренних стенах, служит опорой для стоек и подкосов. Элементы для жёсткости и усиления Чтобы крыша выдерживала снеговые и ветровые нагрузки, в систему добавляют усиливающие элементы: Подкос — наклонная опора под стропила или прогоны. Работает на сжатие, угол наклона — не менее 45°. Делают из брёвен (диаметр >12 см), брусьев (минимум 10×10 см) или досок (5×15 см), скреплённых бобышками. Распорка — горизонтальная перемычка между лежнями, повышает пространственную жёсткость. Затяжка — горизонтальный брус между стропильными ногами в уровне мауэрлата, воспринимает распор в висячих стропилах. Повышенная затяжка (ригель) — затяжка выше уровня мауэрлата, снижает распор. Если элемент испытывает сжатие или переменную нагрузку, его называют ригелем. Диагональные и вспомогательные элементы Для сложных крыш (вальмовых, многоскатных) используют: Накосная (диагональная) стропильная нога — устанавливается под рёбрами или ендовами, длиннее рядовых стропил, часто требует дополнительных опор. Шпренгель — брус в углу здания на смежных стенах, служит опорой для накосных ног через стойки или подкосы. Нарожник — укороченная стропильная нога, опирается на мауэрлат (или прогон) и на накосную ногу. Детали для свесов и узлов Кобылка — доска, прибиваемая к низу стропильной ноги для формирования карнизного свеса. Служит опорой для обрешётки свеса. Бобышка — короткий брусок в узлах примыкания элементов, предотвращает скольжение деталей. Бабка — вертикальная стойка, к которой подвешивают затяжку. Кровельные элементы и защита Кровля — верхний водонепроницаемый слой крыши. Может быть из стали, профнастила, черепицы и др. В её состав входят: Обрешётка — основание под кровельное покрытие. Карнизный свес — выступ крыши за стену, защищает фасад от воды. Ендова (разжелобок) — внутренний угол на стыке скатов, служит водосбором. Конёк — верхнее горизонтальное ребро, водораздел крыши. Для монтажа кровли применяют: Картины — заготовки из кровельного железа с отогнутыми кромками. Фальц — шов, соединяющий картины путём загиба кромок. Кляммеры — крепёжные полоски (обычно 3×15 см) для фиксации картин к обрешётке. Костыль — Т‑образная стальная деталь (длина ~0,5 м, толщина 5 мм) для опоры карнизного свеса. Узлы примыкания и водоотвод Выдра — выступ кирпичной кладки у трубы или стены, защищает от осадков. Воротник (обделка) — кровельный элемент вокруг трубы, герметизирует проход. Окрытие — защитные элементы для выступающих частей. Отмет — нижняя часть водосточной трубы, отводит воду от стены. Материалы и защита древесины Стропильную систему чаще всего делают из пиломатериалов: Доски — ширина более чем в 2 раза превышает толщину. Бруски — ширина не более двойной толщины. Брусья — сечение более 100 мм по толщине и ширине. Для защиты дерева используют: Антисептики — против гниения и микроорганизмов. Антипирены — снижают горючесть. Инсектициды и фунгициды — от насекомых и грибка. Теперь вы знаете основные элементы стропильной системы и их назначение. Если планируете строительство — этот разбор поможет грамотно обсудить проект с подрядчиком. А мы продолжим разбор формы кровель в следующей публикации.
